Lab 1 Point to Point

Posted in | Sabtu, 08 Agustus 2015

Routerboard1
Wlan1 : 172.16.11.1
Ether1 : 172.16.2.10
Routerboard2
Wlan1 : 172.16.11.3
Ether2 : 10.10.10.1

Konfigurasi Mikrotik Routerboard1 yang berfungsi sebagai Access Point :
  1. Klik menu “IP” lalu pilih “Address” dan tambahkan IP Address ether1, klik “Apply” lalu “OK”.

  1. Selanjutnya pilih menu “IP” lalu pilih “Routes”, klik ikon “+” dan tambahkan IP Gateway.

  1. Pilih menu “IP” lalu pilih “DNS” untuk menambahkan IP DNS Server.

  1. Pilih menu “Wireless” lalu aktifkan wlan1 dengan cara menekan ikon “C:\Program Files (x86)\Microsoft Office\MEDIA\OFFICE14\Bullets\BD21301_.gif” untuk mengaktifkan wlan1.

  1. Lalu pilih menu “Security Profiles”, klik ikon “+” dan tambahkan password.

  1. Kemudian pilih menu “Interfaces”, klik dua kali pada wlan1. Ubah mode, band, dan security profile menjadi seperti ini. Untuk “SSID” diisi bebas.

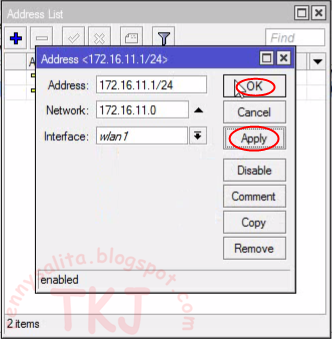

  1. Tambahkan IP Address untuk wlan1, pilih menu “IP” lalu pilih “Address”.

  1. Lalu pilih menu “IP” dan pilih “Firewall”. Pilih menu “NAT” lalu klik ikon “+”.

  1. Di menu “General”, pada bagian “Out. Interface” ubah menjadi ether1.

  1. Pada menu “Action” ubah menjadi masquerade.

  1. Lakukan ping ke google.

Konfigurasi Mikrotik Routerboard2 Point to Point :

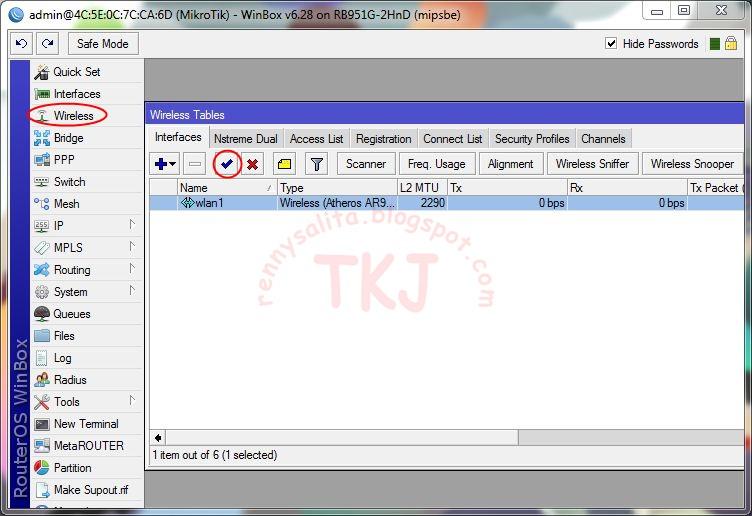

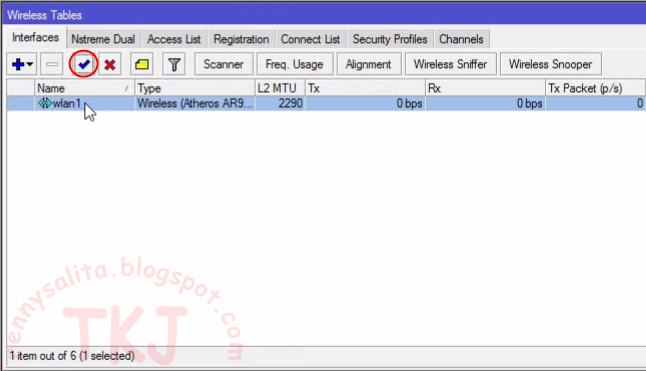

  1. Pertama, pilih menu “Wireless” – “Interfaces” lalu aktifkan wlan1 dengan cara menekan ikon “C:\Program Files (x86)\Microsoft Office\MEDIA\OFFICE14\Bullets\BD21301_.gif”.

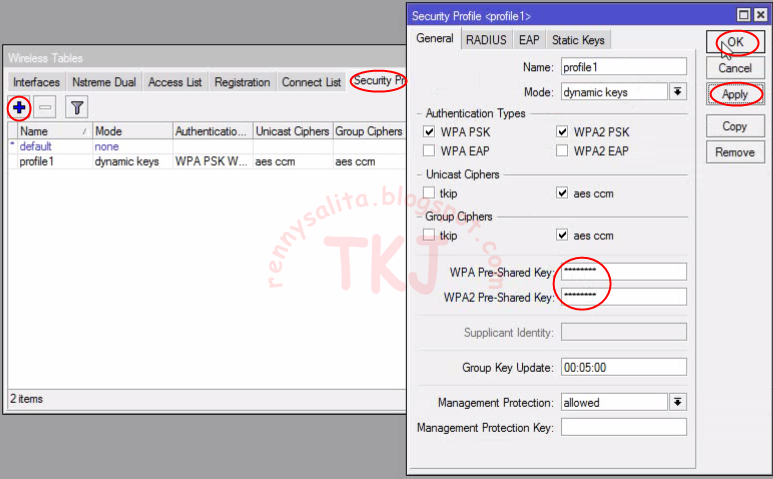

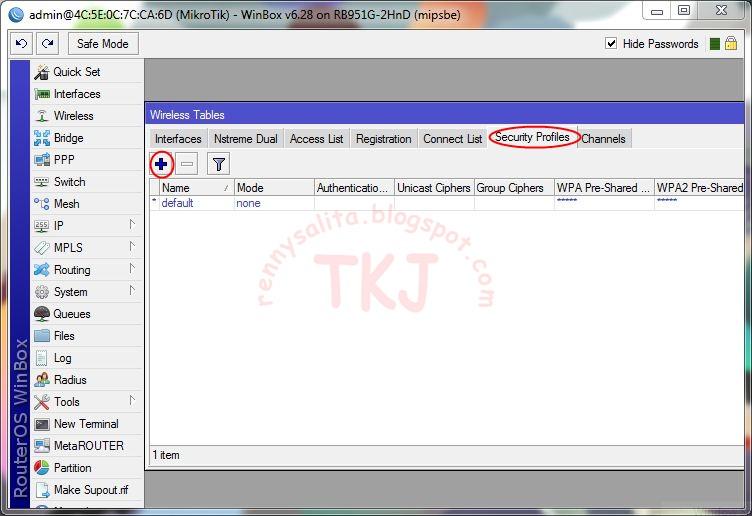

  1. Pilih menu “Wireless” –> “Security Profiles” dan klik ikon “+”.

  1. Lalu tambahkan password, klik “Apply” lalu “OK”.

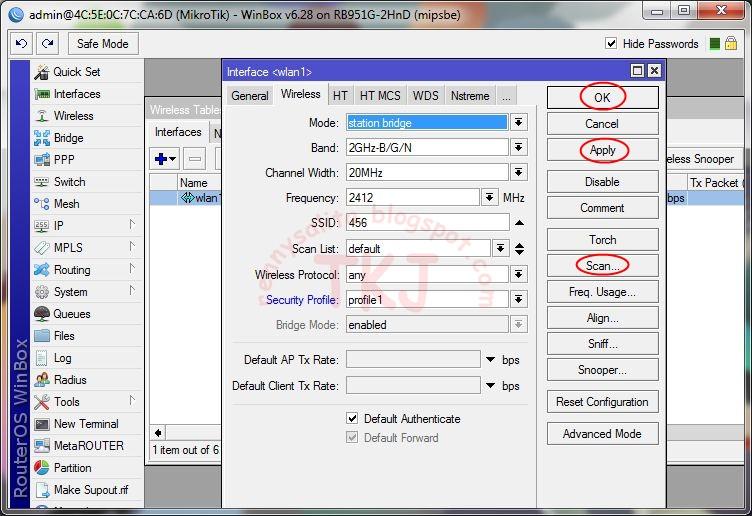

  1. Kembali ke menu “Wireless” –> “Interfaces”, klik dua kali pada wlan1. Lalu klik “Scan”, connect ke nama wifi yang sudah dibuat di RouterBoard1. Kalau sudah klik “Apply” lalu “OK”.

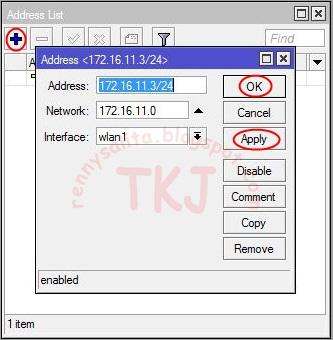

  1. Pilih menu “IP” –> “Address”, tambahkan IP Address wlan1.

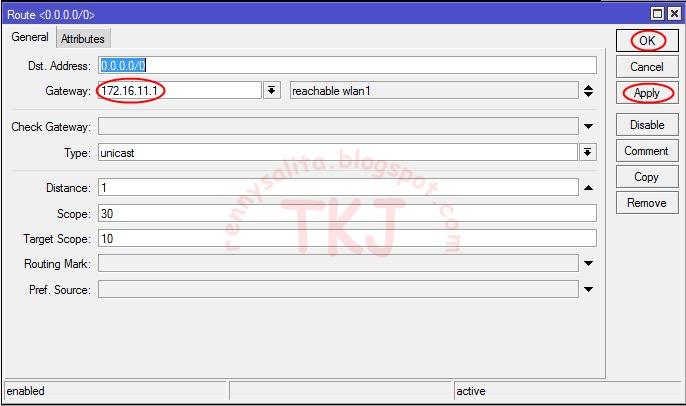

  1. Pilih menu “IP” –> “Routes”, tambahkan IP Gateway wlan1.

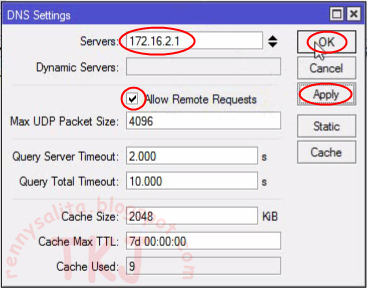

  1. Pilih menu “IP” –> “DNS”, tambahkan IP server wlan1, jangan lupa beri tanda ceklis pada “Allow Remote Request”.

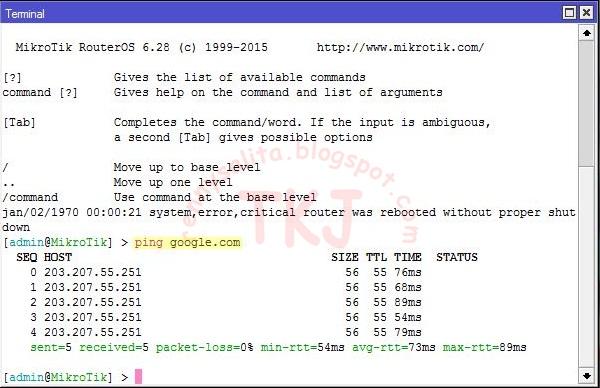

  1. Lakukan ping ke google.

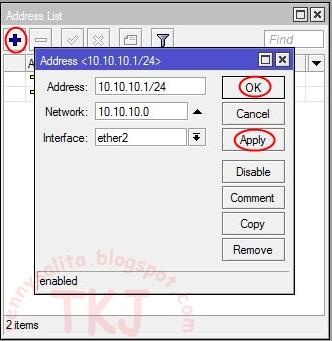

  1. Pilih menu “IP” lalu pilih “Address”, tambahkan IP Address untuk ether2.

  1. Pilih menu “IP” –> “Firewall”, lalu pilih menu “NAT” klik ikon “plus”.

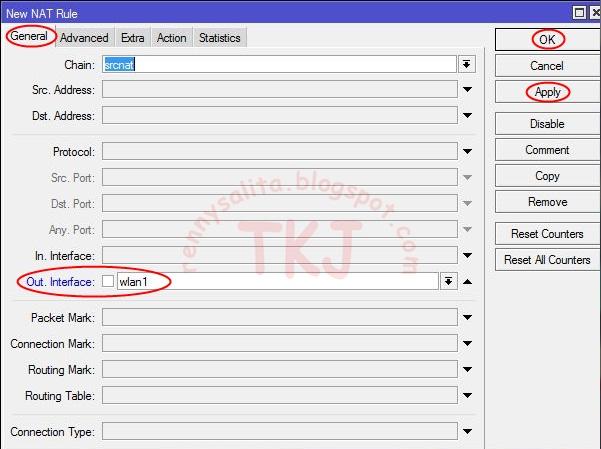

  1. Ubah “Out. Interface” menjadi wlan1.

  1. Pada menu “Action” ubah menjadi masquerade.

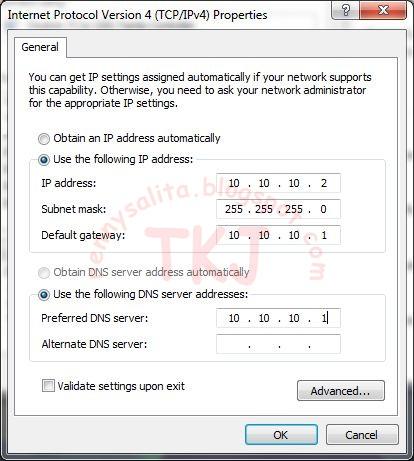

  1. Ubah IP pada laptop  sesuai dengan IP ether2.

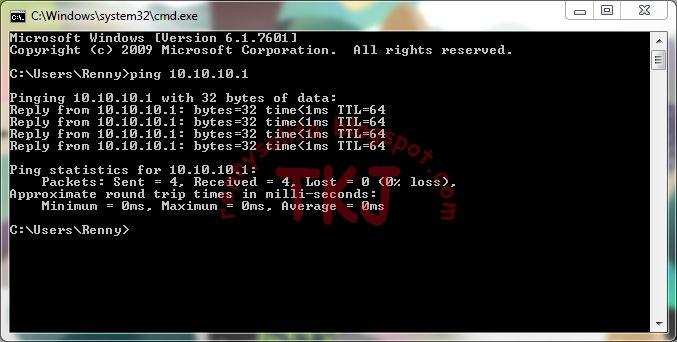

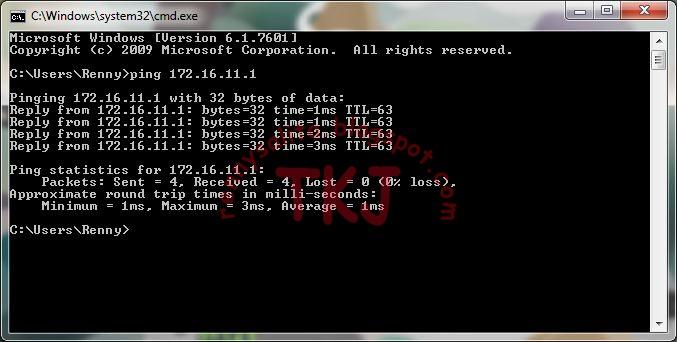

  1. Lakukan ping google, ping IP ether2, dan ping ke IP wlan1.
