Lab 9 : Connecting internet with Mikrotik Routerboard

Posted in | Kamis, 28 Mei 2015

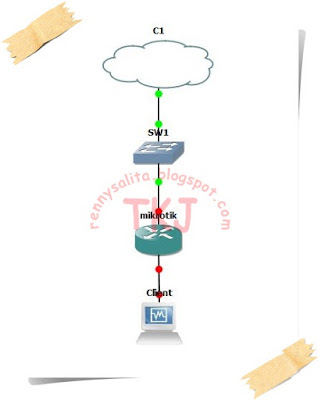

Topologi :
Topology :

Tabel Addressing :
Tabel Addressing :

Tujuan :
Purpose :
  1. Dapat mengetahui pengertian Mikrotik Routerboard
Can know what is the meaning of Mikrotik Routerboard
  1. Dapat mengetahui cara konfigurasi internet dengan Mikrotik Routerboard
Can know how to internet configuration with Mikrotik Routerboard

Bahan :
Materials :
  1. Mikrotik Routerboard + charger
Mikrotik Routerboard + charger
  1. Kabel UTP
Cable UTP
  1. Switch
Switch
  1. Aplikasi WinBox
Application WinBox

Konsep Dasar :
Basic Concepts :
  1. Pengertian Mikrotik Routerboard
Understanding Mikrotik Routerboard
Mikrotik routerboard adalah suatu hardware yang dapat menjalankan router network tanpa perlu di install ke sebuah PC, karena Mikrotik ini telah di desain untuk menjalankan routerOS sehingga dapat menjadi router yang handal untuk penggunanya.
Mikrotik routerboard is a hardware that can run a network router without the need to install to a PC, because this Mikrotik has been designed to run RouterOS so that router it can be reliable for users.

  1. Pengertian WinBox
Understanding WinBox
Winbox adalah utility yang digunakan untuk konektivitas dan konfigurasi MikroTik menggunakan MAC Address atau protokol IP. Dengan winbox kita dapat melakukan konfigurasi MikroTik menggunakan modus GUI dengan cepat dan sederhana.
Winbox is a utility that is used for connectivity and configuration MikroTik by MAC address or IP protocol. With winbox we can do MikroTik configuration using GUI mode with fast and simple.

Langkah-langkah :
Steps :
  1. Pastikan kabel UTP sudah terpasang di laptop yang terhubung ke port 2 Mikrotik routerboard. Tancapkan kabel UTP dari switch ke port 1 routerboard.
Make sure UTP cables is plugged on the laptop that is connected to port 2 Mikrotik routerboard. Plug the UTP cable from switch to port 1 routerboard.

  1. Buka aplikasi WinBox, pilih “browse” untuk melihat IP atau Mac Address routerboard dan klik Mac Address itu. Klik “sambungkan” untuk menyambungkan aplikasi ke routerboard.
Open application WinBox, select “browse” to view the IP or Mac Address routerboard and click Mac Address. Click “connect” to connecting applications to routerboard.

  1. Pilih menu “IP” lalu pilih “Address”
Select ”IP” menu then select “Address”

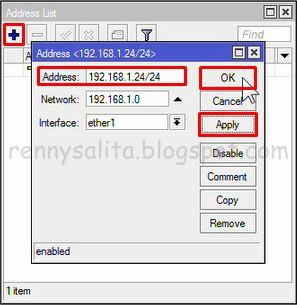

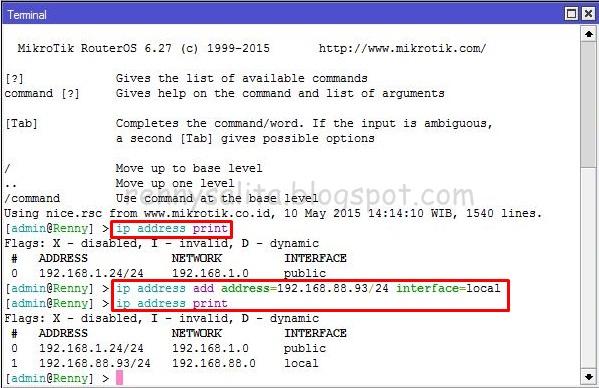

  1. Tambahkan IP address ether1 lalu klik apply, maka otomatis IP network akan terisi lalu klik ok
Add the IP address ether1 then click apply, then the IP network will be filled automatically and then click ok
  1. Dan tambahkan IP ether2 (local) tapi harus berbeda network dengan IP ether1 (publik)
And add IP ether2 (local) but it must different IP network with ether1 (public)
  1. Tambahkan IP gateway dengan perintah >ip route add dst-address=0.0.0.0/0 gateway=192.168.1.1
Add IP gateway with the command >ip route add dst-address = 0.0.0.0 / 0 gateway = 192.168.1.1

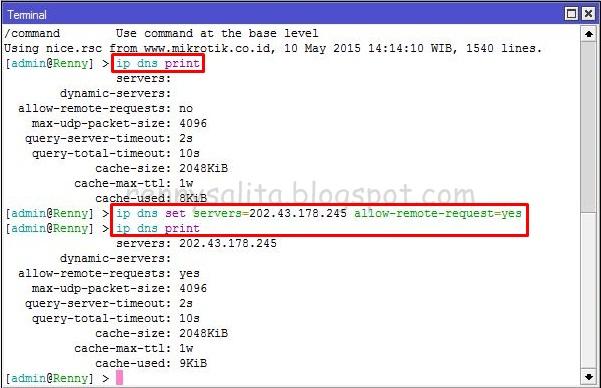

  1. Dan atur IP DNS server dengan perintah >ip dns set servers=202.43.178.245 allow-remote-request=yes
And set DNS IP server with the command >set dns servers ip = 202.43.178.245 allow-remote-request = yes

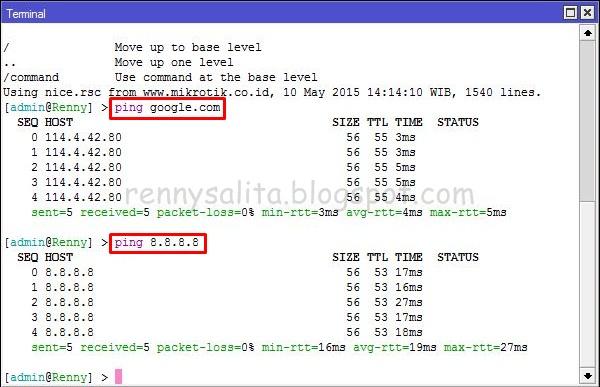

  1. Lakukan test dengan >ping  google.com atau >ping 8.8.8.8
Perform the test with >ping google.com or >ping 8.8.8.8

  1. Tambahkan firewall NAT dengan perintah >ip firewall nat add chain=srcnat out-interface=public action=masquerade
Add the NAT firewall with the command >ip firewall nat add chain = srcnat out-interface = public action = masquerade

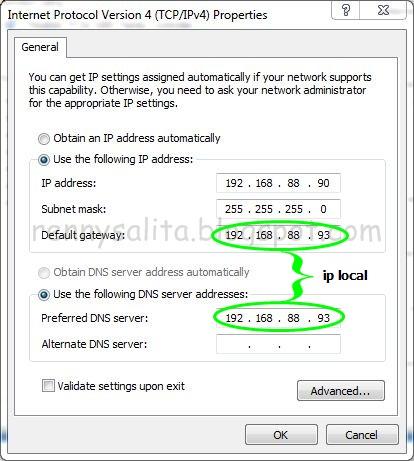

  1. Lalu atur IP pada client, untuk “Default gateway” dan “Preferred DNS Server” dimasukkan “IP Address local”
Then set the IP on the client, for "Default gateway" and "Preferred DNS Server" is inserted “local IP Address”

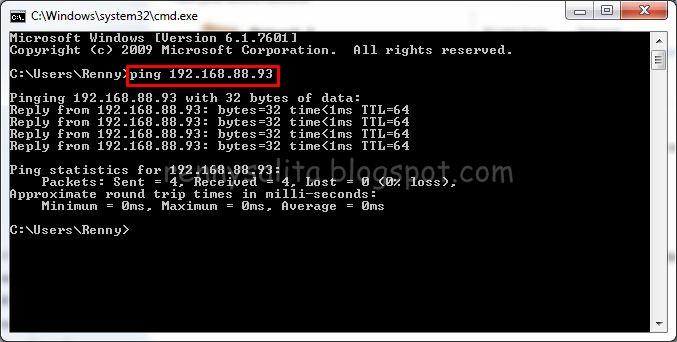

  1. Buka CMD dan lakukan ping ke “IP Address local”
Open CMD and do a ping to the “local IP Address”

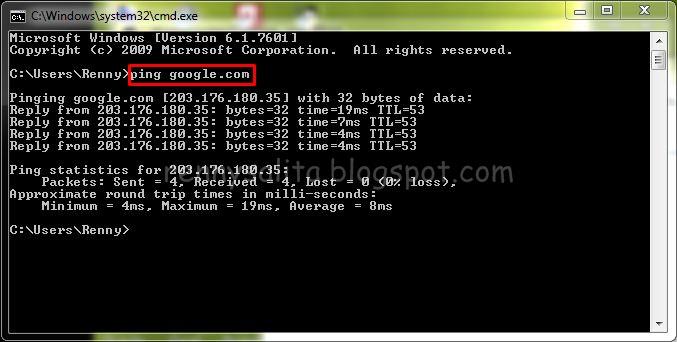

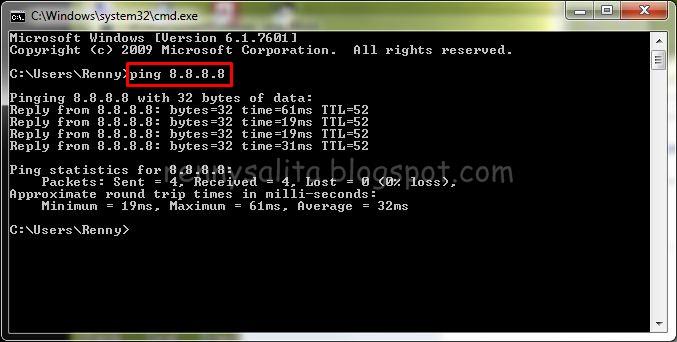

  1. Lakukan juga ping  google.com atau ping 8.8.8.8 kalau begini berarti client sudah terhubung ke internet
Perform too ping google.com or ping 8.8.8.8 if like this the client is already connected to internet

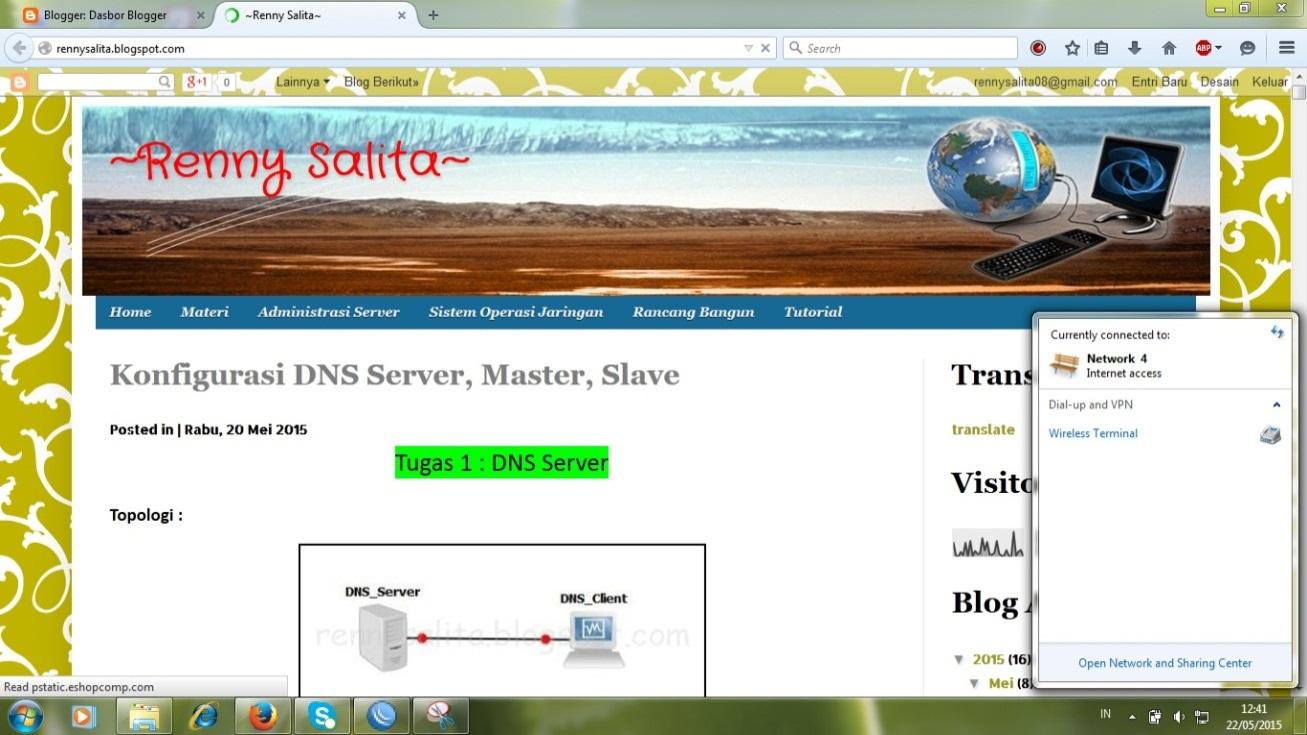

  1. Dan tes dengan membuka web browser, kalau berhasil berarti client sudah dapat terhubung ke internet dari koneksi routerboard
And the test by opening a web browser, if it works means that the client is already able to connect to the internet from a routerboard connection
