Lab 6 : Netinstall in Mikrotik Routerboard
Tujuan :
Purpose :
- Dapat mengetahui pengertian Mikrotik Routerboard
Can know what is the meaning of Mikrotik Routerboard
- Dapat mengetahui pengertian Netinstall
Can know what is the meaning of Netinstall
- Dapat mengetahui cara netinstall di Mikrotik Routerboard
Can know how to netinstall in Mikrotik Routerboard
Bahan :
Materials :
- Mikrotik Routerboard
Mikrotik Routerboard
- Kabel UTP
Cable UTP
- Aplikasi WinBox
Application WinBox
- Aplikasi Netinstall
Application Netinstall
Konsep Dasar :
Basic Concepts :
- Pengertian Mikrotik Routerboard
Understanding Mikrotik Routerboard

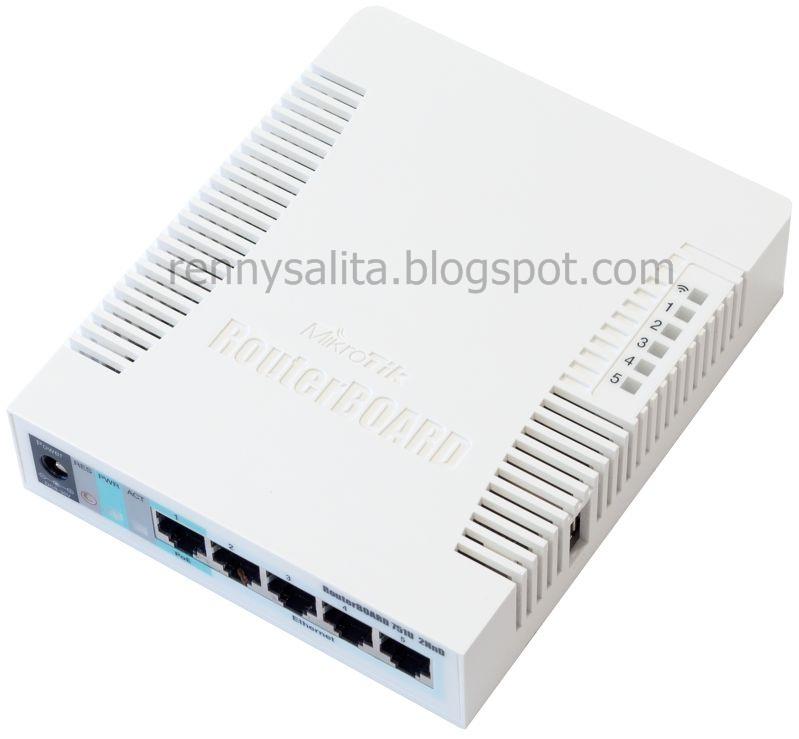

Mikrotik routerboard adalah suatu hardware yang dapat menjalankan router network tanpa perlu di install ke sebuah PC, karena Mikrotik ini telah di desain untuk menjalankan routerOS sehingga dapat menjadi router yang handal untuk penggunanya.
Mikrotik routerboard is a hardware that can run a network router without the need to install to a PC, because this Mikrotik has been designed to run RouterOS so that router it can be reliable for users.
- Pengertian WinBox
Understanding WinBox
Winbox adalah utility yang digunakan untuk konektivitas dan konfigurasi MikroTik menggunakan MAC Address atau protokol IP. Dengan winbox kita dapat melakukan konfigurasi MikroTik menggunakan modus GUI dengan cepat dan sederhana.
Winbox is a utility that is used for connectivity and configuration MikroTik by MAC address or IP protocol. With winbox we can do MikroTik configuration using GUI mode with fast and simple.
- Pengertian Netinstall
Understanding Netinstall
Netinstall adalah program yang berjalan pada komputer Windows yang memungkinkan Anda untuk menginstal MikroTik RouterOS ke PC atau ke RouterBoard melalui jaringan Ethernet. Netinstall juga digunakan untuk menginstal ulang RouterOS dalam kasus di mana instalasi sebelumnya gagal, menjadi rusak atau password akses hilang.
Netinstall is a program that runs on a Windows computer that allows you to install RouterOS MikroTik RouterBoard to a PC or to a network via Ethernet. Netinstall also be used to re-install RouterOS in cases where the previous installation failed, became damaged or lost access password.
Langkah-langkah :
Steps :
- Pastikan kabel UTP sudah terpasang di laptop atau PC yang terhubung ke Mikrotik routerboard. Tancapkan kabel UTP dari laptop atau PC anda ke port 2 routerboard.
Make sure UTP cables is plugged on the laptop or PC that is connected to Mikrotik routerboard. Plug the UTP cable from your laptop or PC to port 2 routerboard.
- Atur IP di laptop atau komputer anda (menggunakan windows 7) sesuai dengan IP routerboard
Set IP in your laptop or computer (using Windows 7) in accordance with IP routerboard

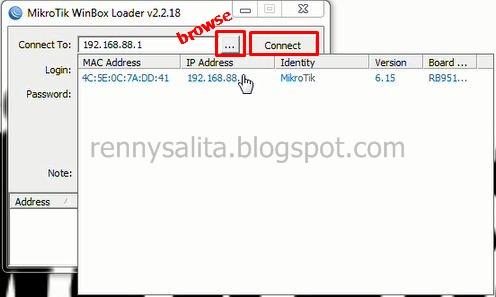

- Buka aplikasi WinBox, pilih “browse” untuk melihat IP atau Mac Address routerboard dan klik IP atau Mac Address itu. Klik “sambungkan” untuk menyambungkan aplikasi ke routerboard
Open application WinBox, select “browse” to view the IP or Mac Address routerboard and click the IP or Mac Address. Click “connect” to connecting applications to routerboard

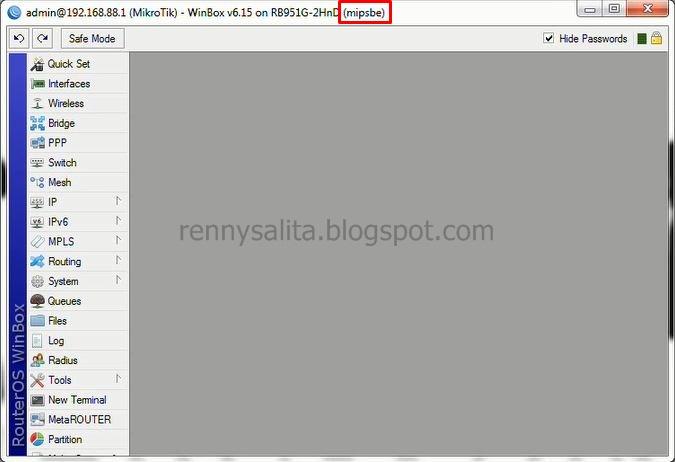

- Lalu lihat tulisan yang diberi tanda, mipsbe itu merupakan versi perocessor routerboard yang digunakan
Then see writing which is marked, mipsbe it is a version perocessor routerboard that is used.
- Download aplikasi netinstall di www.mikrotik.com/download dan sesuaikan dengan tipe routerboard dan versi yang ingin digunakan
Download application netinstall in www.mikrotik.com/download and adjust the routerboard type and version you want to use
- Buka aplikasi netinstall lalu klik kanan pilih “Run as administrator”
Open the application netinstall then right click select "Run as administrator"

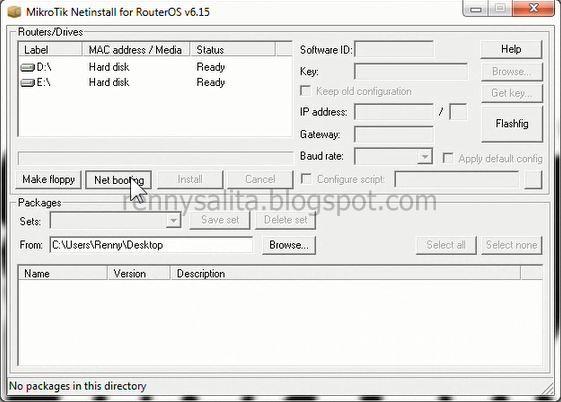

- Klik tombol “Net booting”
Click the "Net booting"

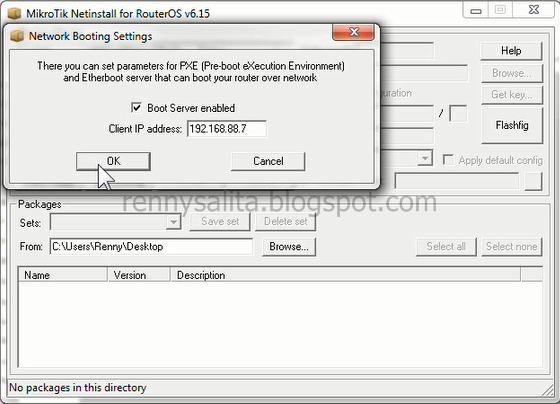

- Kemudian beri tanda centang pada “Boot server enabled”, lalu isi IP address harus satu network dengan IP routerboard dan IP laptop atau komputer anda, tekan ok
Then check the "Boot server enabled", then fill IP address must be one network with IP routerboard and IP laptop or your computer, press ok

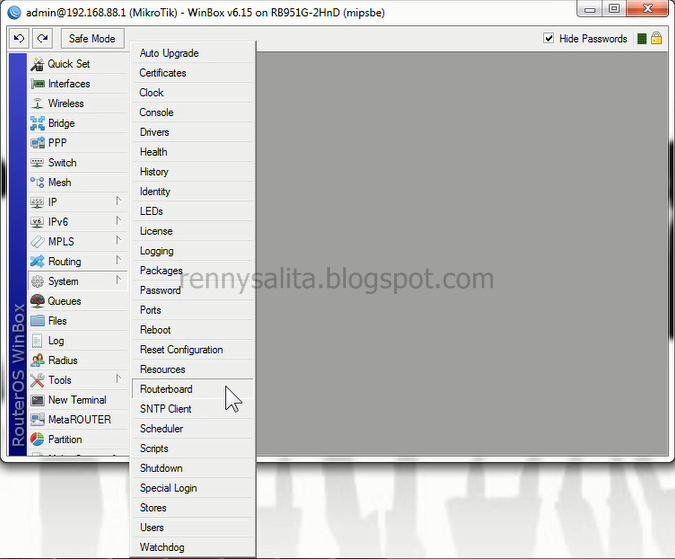

- Setelah itu buka aplikasi winbox, pilih menu “system” lalu pilih “routerboard”
After that open winbox application, select menu "system" and select "routerboard"

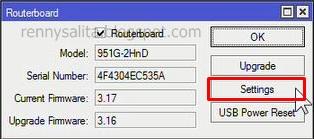

- Pilih “setting”
Select “setting”
- Pada “Boot Device” rubah menjadi “try-ethernet-once-then-nand”, lalu tekan apply dan ok
At the "Boot Device" change to "try-ethernet-once-then-nand", then press Apply and ok
- Kemudian reboot dengan cara pilih menu “system” lalu pilih “reboot”
Then reboot by selecting the menu "system" and select "reboot"
- Setelah di reboot, cepat ganti port routerboard dari port 2 ke port 1
After the reboot, fast change routerboard port from port 2 to port 1

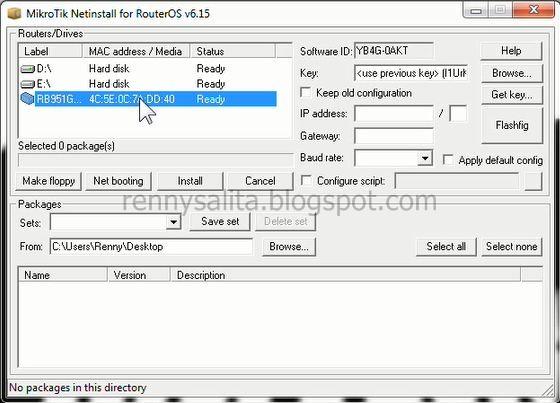

- Buka aplikasi netinstall maka di menu “router/device” sudah terdapat RB yang digunakan
Open application netinstall then in menu "router / device" there have been that is used RB

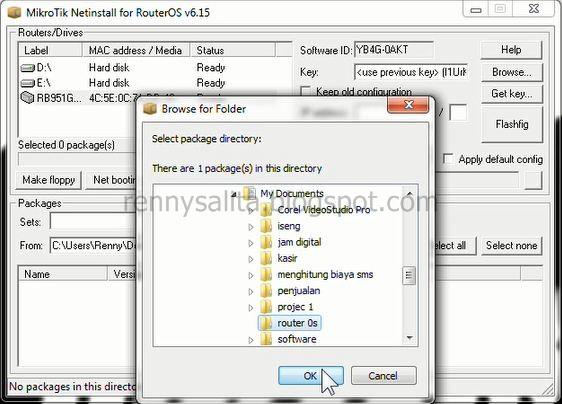

- Tekan browse lalu pilih folder dimana anda menyimpan file .npk kalau belum punya bisa download di www.mikrotik.com atau di www.routeros.co.id
Press the browse and select the folder where you saved the file .npk if you do not have to download www.mikrotik.com or in www.routeros.co.id

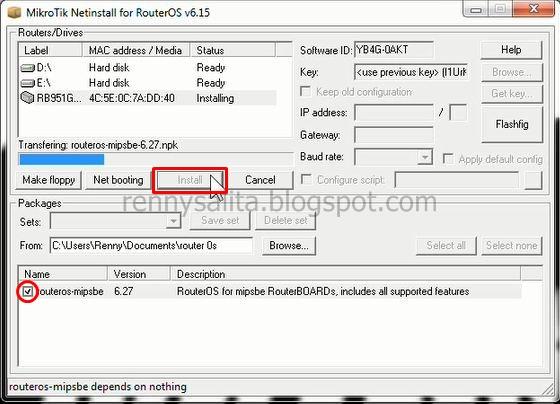

- Beri tanda centang pada file “routeros-mipsbe” lalu pilih “install” dan tunggu sampai proses penginstallan selesai
Put a check in file "routeros-mipsbe" and then select "install" and wait until the installation is complete

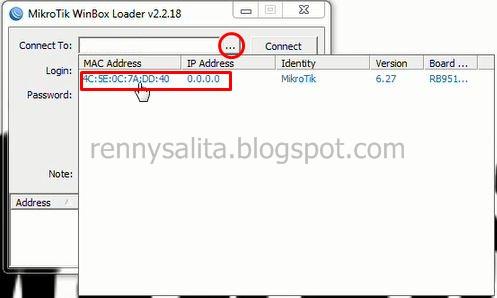

- Buka aplikasi WinBox, maka proses instalasi menggunakan netinstall akan menghapus semua konfigurasi routerboard anda, sehingga menjadi default
Open the application WinBox, then the installation process using netinstall will delete all your routerboard configuration, so that it becomes the default
Cukup sekian dan terima kasih
That's all and thank you
Mohon maaf bila ada penulisan bahasa yang salah
Sorry if there was writing the incorrect language
