Pengenalan alat-alat pengkabelan

Assalamualaikum wr wb

Disini saya akan menjelaskan tentang beberapa alat yang sering digunakan untuk proses pengkabelan, diantaranya yaitu :

Pengenalan alat-alat pengkabelan

1. Tone checker

Tone Checker berfungsi untuk mencari ujung kabel dengan menempatkan alat tone checker (perempuan) pada ujung jumper dan mencari ujung yang lainya dengan menggunakan tone checker (laki – laki).

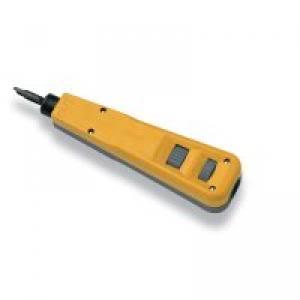

2. CRON

Digunakan untuk memasukkan cable utp kedalam modular installation yang dimasukkan harus di tekan ke dalam.

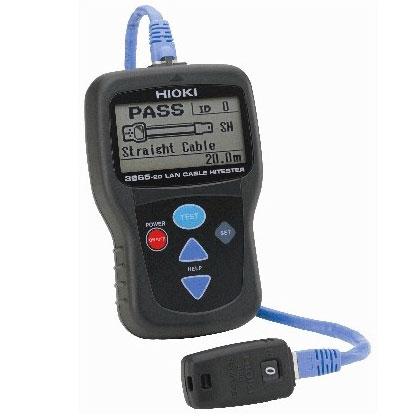

3. Cable Hi-Tester

Digunakan untuk mengukur kualitas kabel data

4. Modular jack

Adalah satu soket yang digunakan untuk menyambungkan kabel rangkaian kepada dinding (Wall Face Plate Scheme). Daripada modular jack ini, kabel akan disambungkan mengikut warna yang telah ditetapkan. Sambungkan penghujung kabel kepada hub/switch.

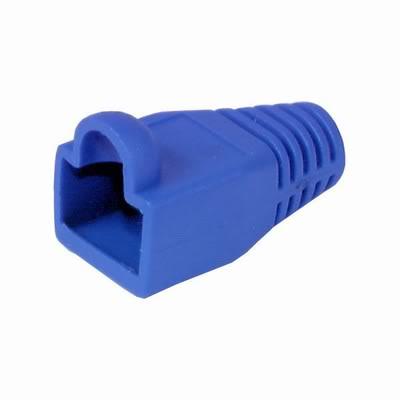

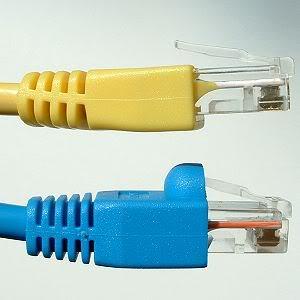

5. Plug Boot

Protector RJ45 Agar tidak cepat putus pengaitnya dan memprotek agar cable tidak mudah di tarik-tarik.



6. Patch panel

Untuk memudahkan penyambungan pada instalasi jaringan yang banyak memakai kabel.

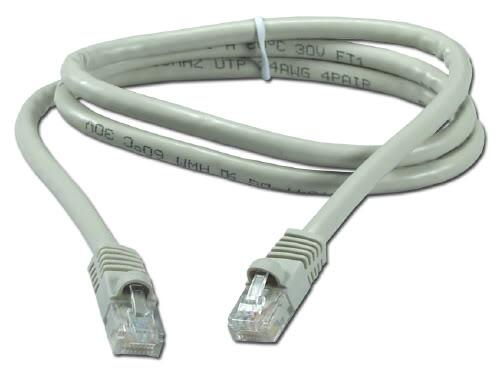

7. Patch Cord

Istilah untuk cable utp + rj45 yang digunakan untuk menghubungkan antara :
- switch to pc
- switch to modular patch RJ45
- switch to patch panel RJ45
- pc to faceplate

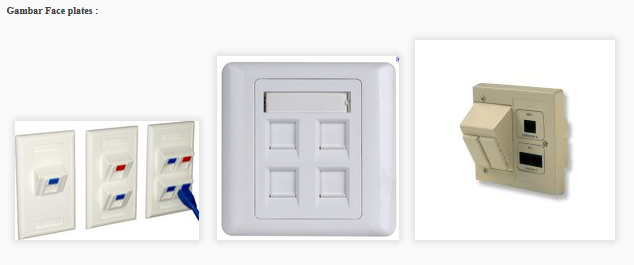

8. Face Plates

Adalah bagian muka dari modulator RJ45 agar penampilan kelihatan lebih rapi, bisa ditaruh di dalam tembok, diluar tembok (menonjol) biasanya faceplates itu sepasang dengan outbow (jika dipasang menonjol keluar sering disebut dengan outbow) dan inbow (dipasang didalam dinding)

9.      Tang Crimping
Tang Crimping adalah alat yang digunakan untuk mengcrimping RJ-45 yang sudah terpasang dengan benar di kabel UTP. Fungsi Tang Crimping, diantaranya sebagai berikut :
1. Digunakan untuk memotong dan meratakan ujung kabel UTP
2.  Digunakan untuk mengupas kabel UTP
3. Digunakan untuk mengcrimping RJ-45

Sekian dan Terima Kasih

Wassalamualaikum wr wb
