Mengcrimping Kabel UTP Straight
Assalamualaikum wr wb
Disini saya akan menjelaskan
tentang step by step mengcrimping kabel UTP jenis straight, cekidot .....
Mengcrimping kabel UTP straight
Kabel straight merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu dengan ujung yang lainnya. Urutan standar kabel straight adalah seperti dibawah ini yaitu sesuai dengan standar TIA/EIA 368B (yang paling banyak dipakai) atau kadang-kadang juga dipakai sesuai standar TIA/EIA 368A sebagai berikut:
Contoh penggunaan kabel straight adalah sebagai berikut :
- Menghubungkan antara computer dengan switch
- Menghubungkan computer dengan LAN pada modem cable/DSL
- Menghubungkan router dengan LAN pada modem cable/DSL
- Menghubungkan switch ke router
- Menghubungkan hub ke router
Untuk membuat kabel UTP kita harus mempunyai alat-alat sebagai berikut :
- Kabel UTP
Kabel UTP kita gunakan untuk saling menghubungkan jaringan internet dan di dalam kabel UTP ini terdapat 8 helai kabel kecil yang berwarna-warni.
- Konektor RJ 45
Konektor adalah alat yang kita pasang pada ujung kabel UTP tujuanya agar kabel dapat kita pasang pada port LAN.
- Tang Crimping
Tang Crimping adalah alat untuk memotong kabel UTP dan untuk menjepit ujung konektor, alat ini bentuknya hampir sama dengan Tang biasa yang sering kita lihat atau temui.
Cara membuat kabel UTP straight :
- Ambil kabel UTP yang sudah disiapkan lalu kupas kabel UTP secukupnya atau sekitar 2 cm menggunakan tang crimping atau cutter.

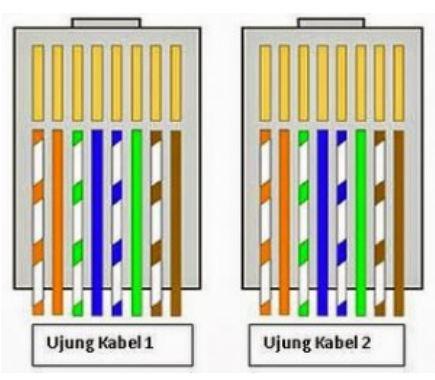

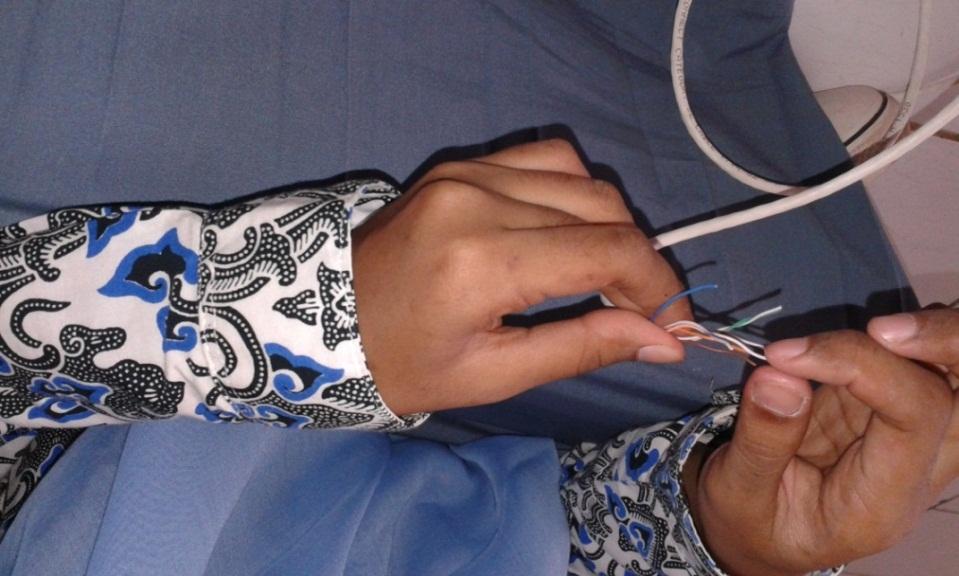

- Luruskan isi kabel UTP supaya rata dan urutkan warna kabel (straight). Urutannya yaitu Putih Orange, Orange, Putih Hijau, Biru, Putih Biru, Hijau, Putih Coklat, Coklat dan cara mengurutkan warna kabelnya dari kiri ke kanan.
- Orange Putih pada Pin 1
- Orange pada Pin 2
- Putih Hijau pada Pin 3
- Biru pada Pin 4
- Putih Biru pada Pin 5
- Hijau pada Pin 6
- Putih Coklat pada Pin 7
- Coklat pada Pin 8
- Selanjutnya ratakan ujung kabel menggunakan tang crimping.
- Setelah yakin urutan warnanya benar dan ujung kabel sudah rata, masukan kabel kedalam konektor RJ-45 dan pastikan ujung kabel menyentuh ujung RJ-45, memasangnya harus pas.

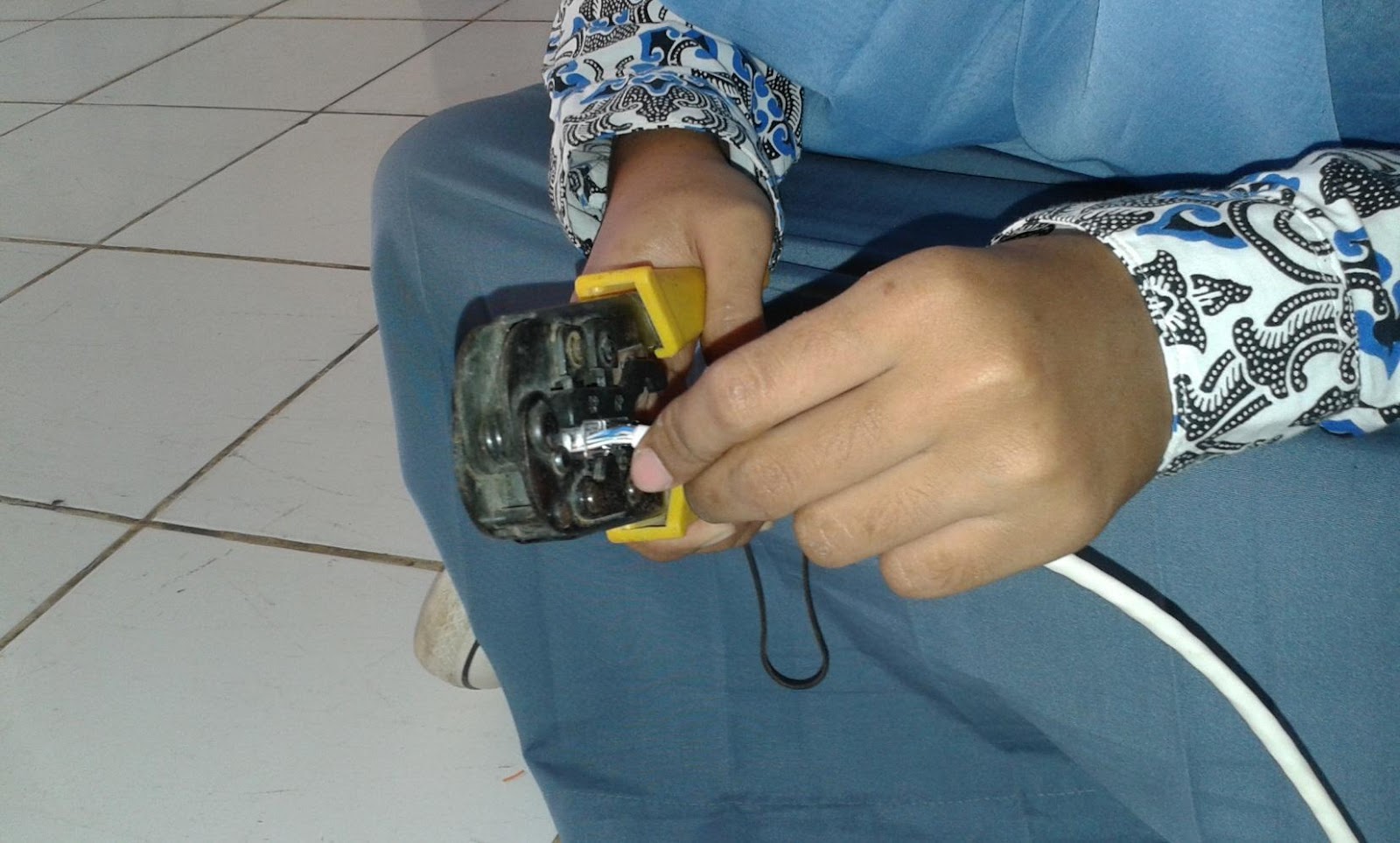

- Selanjutnya kabel UTP tadi dijepit menggunakan tang crimping sampai terdengar bunyi krek, supaya crimpingnya benar-benar kuat.
- Kemudian kita cek menggunalan alat LAN Tester. Kalau tulisannya PASS berarti pemasangan kabelnya berhasil. Tapi kalau tulisannya ERROR berarti ada kabel yang belum menyentuh ujung RJ-45 atau salah urutan warnanya.
